Подробная информация о продукте:
Оплата и доставка Условия:
|
Технические параметры:
Диаметр |
DN25~DN300 (1' «~25" ') |
Номинальное давление |
1.6Mpa, 2.5Mpa, 4.0Mpa, 6.4Mpa |
Электропитание |
AC24V/AC110V/220V |
Соответствующие средства |
свежая вода, нечистоты, морская вода, воздух, волокно |
Метод управления |
Нормальное включено-выключено Толковейшее включено-выключено Толковейший регулировать |
Расклассифицированный поворачивая угол |
90±2° |
Максимальный угол вращения |
360° |
Время выполнения |
О 15S (в 90°) |
Сопротивление изоляции |
100MΩ/100VDC |
Напряжение тока Withstand |
500VAC 1Min |
Средств температура |
≤80°can устанавливают к приводу сразу потребность ※ >80° установить стойку радиации жары |
Окружающий temp |
-30℃- 60℃ |
Спецификация оси выхода |
Женский восьмиугольный или мыжской квадрат |
Deepness отверстия |
≤17m |
Тип соединения |
соединение JB79-59 фланца, фланец RF |
Материал тела клапана |
Нержавеющая сталь 304/316 |
Монтажная схема:
1)нормальное включено-выключено
2)толковейшее включено-выключено
3)толковейшая модуляция:

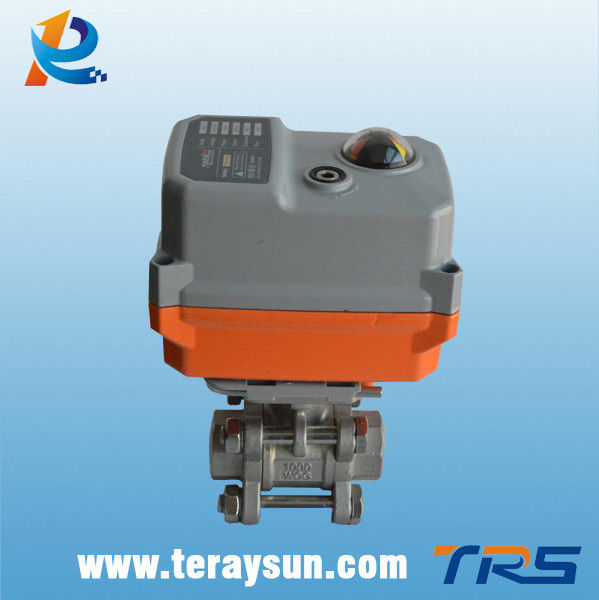

Изображения деталя:
Инструкция установки:
Установленные технические требования клапана:
1.When устанавливают шариковый клапан, максимальный вращающий момент ≤14NM. Если шариковый клапан из деятельности, то максимальный клапан вращающего момента сперва включено-выключено. Или вы можете выбрать шариковый клапан с эластичным запечатыванием.
2. Внимание получки Pls к следующим пунктам если вы устанавливаете кронштейн и соединение собой:, то
※ Интенсивность кронштейна должно соотвествовать используя: кронштейн переплетая размер ≤0.2mm в процессе включено-выключено.
※ Параллельность кронштейна ≤0.5mm.
※ Обрабатывая отверстие вала на обоих конец соединения, для того чтобы обеспечить точность и концентричность.
Для того чтобы убеждаться механически гистерезис ≤10°, в противном случае оно причинит привод неспособный для работы.
3. Винт должен быть установленной шайбой шайбы весны плоской.
Мы предлагаем вас daub некоторый цемент набивкой вокруг винта в случае отпускать винта.
4. После установки, потребитель должен переключить клапан на и с одного времени с прибором ручки сперва.
Дорабатывающ клапан после убеждайтесь что он работает хорошо.
Рабочая Среда:
1.Indoor и напольные оба опционные.
взрывозащищенные продукты 2.Not, не используют их в воспламеняющей и взрывно окружающей среде.
потребность 3.You установить защитное приспособление для привода если он expossed к дождю или солнечности.
внимание получки 4.Please к окружающему temp.
5.When устанавливая, вам нужно рассматривать сдержанно космос для связывать проволокой и ремонтировать.
сила 6.When дальше, он не позволен разобрать привод и клапан.
сила 7.When дальше, он не позволен сделать проводку.
※ Совершенно отсутствие падать вниз земля, которая ударит прибор и ведет к неправильной деятельности.
※ Совершенно отсутствие положения на приборе, который причинит неисправность прибора или личную аварию.
※ Он запрещен для того чтобы сделать проект проводки в ненастном дне или когда выплеск воды.
